垂直斗式提升機提升高度是多少？

發布時間：2026-04-18 09:42:53作 者：大漢機械瀏覽次數：次

垂直斗式提升機提升高度概述

垂直斗式提升機的垂直輸送高度多在 4 米至 50 米區間，定制款可延伸至 120 米以上，設備會按照進料口與出料口的垂直距離匹配標準節段組裝。

設備可以輸送粉狀、顆粒狀與小塊狀物料，糧食、煤粉、砂石、水泥熟料等物料。提升量隨型號變化，小型設備每小時可輸送 10 立方米左右物料，大型板鏈機型每小時輸送量能達到 800 立方米，料斗深淺與運行速度可根據現場產能調整，適配不同產量的生產線連續上料需求。

垂直斗式提升機結構組成

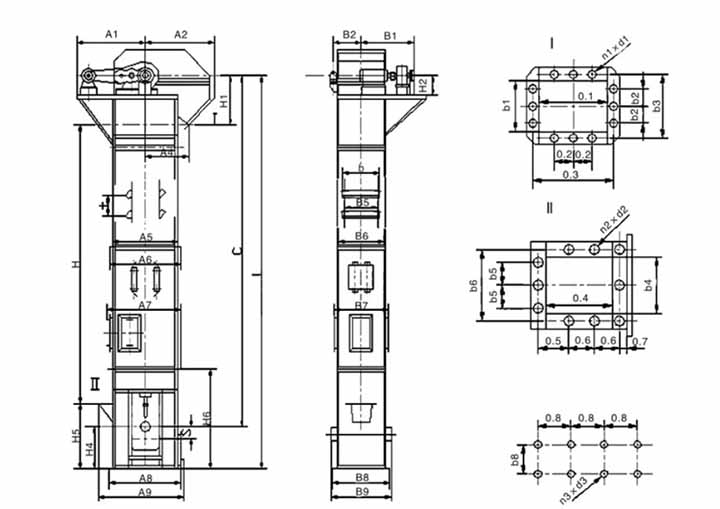

垂直斗式提升機由頭部驅動組件、中部機殼、底部張緊結構、料斗與牽引構件組成，各部件配合決定可實現的提升高度。牽引構件包含橡膠膠帶、圓環鏈與板式鏈。鏈條類構件承載能力更強，板鏈適配重載與高磨損場景，高度延伸時仍能保持傳動穩定。中部機殼由多節標準段拼接，底部張緊裝置可自動補償牽引件伸長量，保障運行時料斗位置不偏移。下面是結構示意圖。

垂直斗式提升機不同高度類型選擇

現場垂直高度不同，選擇的垂直斗式提升機類型也存在差異。高度在 10 米以內的車間上料、小型料倉補料場景，可選用 TD 膠帶式機型，機身輕便、安裝快捷，適合糧食、輕質粉料輸送。高度在 10 米至 30 米的多層廠房、中小型生產線，TH 環鏈機型適配性更強，可處理有一定磨琢性的顆粒與塊狀物料，機身剛性滿足多層布局需求。高度在 30 米至 50 米的礦山、建材生產線，NE 板鏈機型承載能力突出，應對礦石、煤塊等重物輸送時不易變形。高度超過 50 米的大型窯爐、儲料塔輸送，可選用鋼絲繩芯膠帶機型，抗拉性能滿足長距離垂直輸送，減少中間轉運環節。

斗式提升機規格尺寸

型號系列	牽引形式	標準提升高度范圍	最大常用提升高度	適用物料
TD 型	橡膠輸送帶	4～40 m	≤50 m	糧食、煤粉、水泥、化工粉料
TH 型	圓環鏈	4.5～40 m	≤40 m	塊狀、中等磨琢性物料
HL 型	圓環鏈	4.5～30 m	≤30 m	中小型顆粒、粉狀物料
NE 型	板式鏈條	5～40 m	≤50 m	大塊、重物料、磨琢性強
TB 型	板式鏈條	6～40 m	≤50 m	礦山、冶金、建材粗料
D 型	橡膠帶（輕型）	2.5～20 m	≤20 m	輕質粉料、糧食、小顆粒
GTD/GTH	高強度膠帶 / 鏈	10～80 m	≤100 m	大型生產線、高提升工況
鋼絲繩膠帶式	鋼絲繩膠帶	20～120 m	≥120 m	礦山、超長高度提升專用

垂直斗式提升機不同高度案例

某建材企業熟料輸送項目中，采用 25 米提升高度的 THG315 機型，將破碎后的熟料送至窯尾預熱塔，每小時輸送量穩定在 35 噸，料斗與鏈條磨損均勻，連續運行無需頻繁停機維護。某糧食加工廠搭配 23 米高 TD 膠帶機型，與自動化包裝線聯動，小麥、面粉等物料從地面?zhèn)}輸送至高層篩分設備，每小時輸送量達 50 立方米，密封機殼減少粉塵飄散，可以適配車間連續生產節奏。某礦山碎石加工線選用 13 米高 NE30 板鏈機型，輸送礦粉與碎石物料，每小時處理量 20 噸，板鏈結構抵御物料磨損，適應戶外復雜場地運行。

垂直斗式提升機的提升高度覆蓋常規工業場景與大型項目需求，從 4 米到 120 米以上均可實現匹配。物料特性、現場高度與輸送量共同決定設備型號與結構配置，牽引構件、中部機殼與張緊裝置的設計直接影響高度上限。結合實際安裝空間與物料屬性挑選機型，既能滿足垂直輸送需求，也能延長設備使用壽命。
